Неравномерная подсветка экрана телевизора, в чем проблема?

Почти каждый жидкокристаллический телевизор сегодня в той или иной мере страдает от этой проблемы – неравномерной подсветки экрана. Некоторые области экрана, при внимательном рассмотрении, могут оказаться на темном фоне ярче других. И, что реже бывает, более темные пятна – на общем светлом фоне. При просмотре реального видеоматериала явно заметным этот недостаток может стать в темных сценах.
Так в чем же причина этого явления? И можно ли что-то сделать?


В чем суть проблемы

Все ЖК телевизоры состоят по существу из двух частей: системы подсветки и жидкокристаллической панели, состоящей из матрицы ячеек полностью пропускающих или в разной степени блокирующих свет. Источниками света являются CCFL лампы или светодиоды (LED). Сегодняшние LED телевизоры это точно такие же по конструкции ЖК телевизоры с использованием для подсветки LED источников вместо ламп.

В простейшем ЖК телевизоре подсветка создает постоянный поток света, задаваемый настройкой регулятора. В более дорогих телевизорах, система подсветки может автоматически корректировать поток света во времени и в пространстве, в зависимости от характера отображаемого материала. Другими словами, во время темных сцен, подсветка может снижать уровень света, поэтому изображение покажется более темным, чем на экране простейшего телевизора с ЖК панелью.

Неравномерная подсветка экрана телевизора, в чем проблема?


Система подсветки никогда не бывает совершенной, либо в связи с производственными дефектами, либо из-за неэффективности конструкции, и др. недостатков. Из-за них отдельные зоны экрана начинают самопроизвольно пропускать больше света, чем соседние.


Типы подсветки

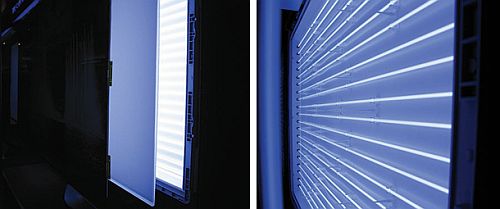

CCFL подсветка выполняется в виде рядов флуоресцентных ламп, которые являются миниатюрными версиями тех, что используются для освещения в офисах, магазинах и других помещениях. Рассмотрим разделенную послойно типичную конструкцию телевизора с CCFL подсветкой.

Неравномерная подсветка экрана телевизора, в чем проблема?

Кликните на картинку для ее увеличения

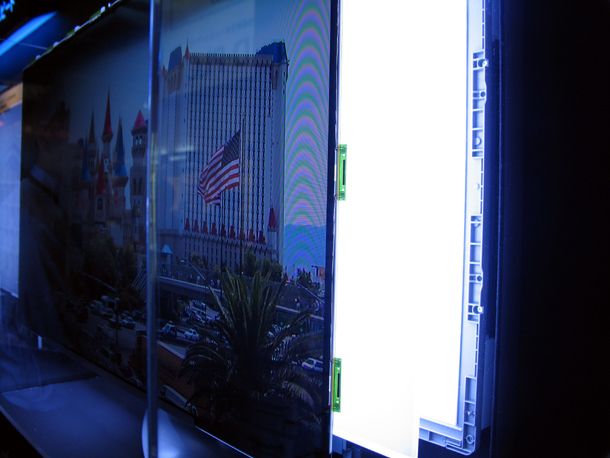

Разобранный послойно ЖК телевизор. Крайний левый слой – прозрачное покрытие экрана. Следующий слой (где вы видите изображение) – матрица жидких кристаллов (ЖК панель). Следующий слой (ярко-белая плоскость) – рассеиватель. На самом деле это полупрозрачный "матовый" пластик. Крайний справа – система подсветки в обрамлении рамки телевизора.

Неравномерная подсветка экрана телевизора, в чем проблема?


В идеале, рассеивающий слой должен равномерно распределять свет по всей поверхности экрана. Но этого очень трудно добиться. Чтобы получить близкий к оптимальному результат нужно увеличивать количество ламп, использовать высококачественные рассеивающие материалы, совершенствовать всю конструкцию.

Поэтому вероятны случаи с более светлыми полосами по экрану напротив ламп подсветки и более темными в промежутках. Для дисплеев с маленькими экранами в системе подсветки может быть достаточно лишь расположенных по краям ламп, что делает их конструктивно похожими на модели с системой боковой LED подсветки.


Все LED телевизоры – такие же ЖК телевизоры

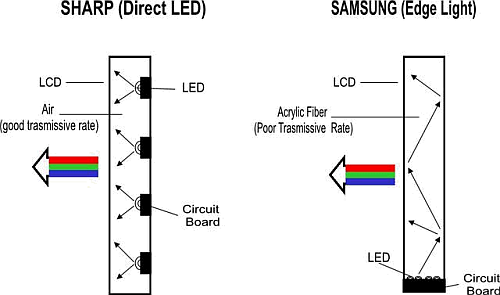

В телевизорах со светодиодной подсветкой, достаточно неудачно называемых в коммерческих обзорах "LED телевизорами", вместо CCFL ламп используются миниатюрные и в тоже время яркие светодиоды. Их неудачное расположение может серьезно влиять на эффективность подсветки экрана. В большинстве производимых сегодня ЖК LED дисплеев светодиоды расположенны по краям (Edge ) ЖК панели, что очень негативно сказывается на эффективности распределения света по всей плоскости экрана. У некоторых моделей по две светодиодные линейки излучателей, конструктивно установленные сбоку от ЖК панели (сверху / снизу или по бокам), а у отдельных моделей они стоят со всех четырех сторон.

Если положить на столе включенный фонарик, Вы получите представление о проблеме, которая имеется при расположении светодиодов по краю экрана телевизора. Пространство непосредственно перед светодиодами будет ярким, дальнее будет более тусклым. В подобных конструкциях HDTV используются достаточно сложные оптически световоды, по которым свет распространяется вдоль экрана и частично отражается в направлении ЖК панели и через нее к зрителю.

Неравномерная подсветка экрана телевизора, в чем проблема?



Однородность

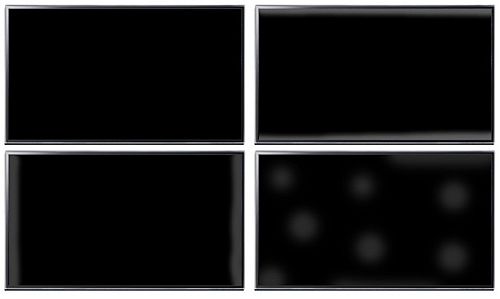

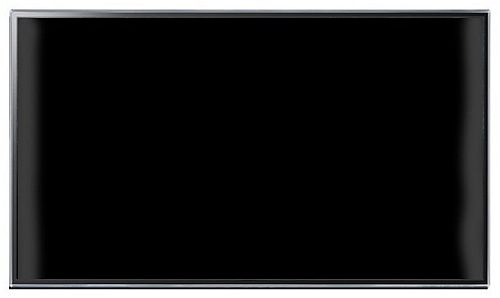

Каждый из этих методов подсветки с края обладает индивидуальными особенностями в плане неравномерности освещения пикселей жидкокристаллической панели. Например, у телевизоров с источниками расположенными по боковым граням полностью черный экран может выглядеть следующим образом:

Неравномерная подсветка экрана телевизора, в чем проблема?

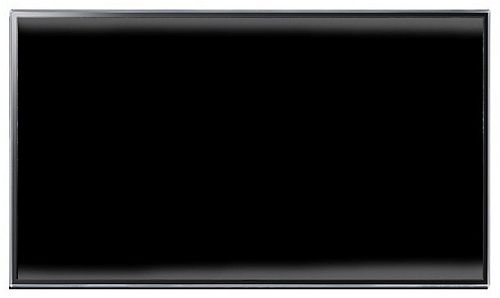

При размещении источников подсветки сверху и снизу от панели полностью темный экран с засвеченными светлыми зонами будет выглядеть следующим образом:

Неравномерная подсветка экрана телевизора, в чем проблема?

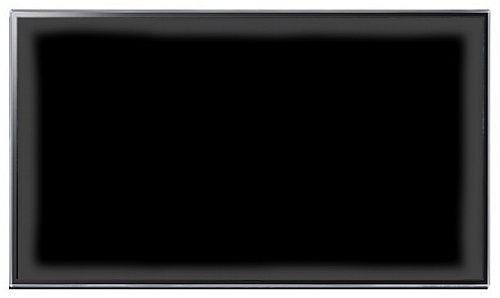

Если светодиодная подсветка размещена по всему периметру экрана и засветка может наблюдаться по всему периметру при полностью темном экране:

Неравномерная подсветка экрана телевизора, в чем проблема?


Потенциально могут быть и проблемы подобные отмеченной ниже, но менее видимые и в меньшем количестве:

Неравномерная подсветка экрана телевизора, в чем проблема?

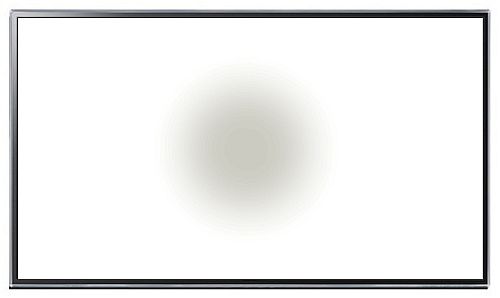

Обратная картина по неоднородности экрана будет для ЖК LED телевизоров с системой боковой подсветки в случае полностью светлого экрана. Если светодиоды размещены по всему периметру экрана, в центре будет более темная зона, чем по краям. Вот явно выраженная иллюстрация подобного случая.

Неравномерная подсветка экрана телевизора, в чем проблема?


В случае расположения источников подсветки сверху / снизу более темная полоса может проходить горизонтально через центр экрана. А в случае источников подсветки вдоль боковых сторон экрана - более тусклая полоса может проходить вертикально.


Местное затемнение

У некоторых высококлассных ЖК LED моделей источники подсветки расположены непосредственно позади ЖК панели. Этот так называемая система Full LED, она может обеспечить более однородную подсветку всей поверхности экрана, в связи с более равномерным распределением отдельных источников. К тому же в этом случае достаточно эффективно может работать система т. н. местного затемнения, позволяющая независимо регулировать яркость отдельных, разделенных на зоны, групп источников подсветки. В результате удается понизить черноту темных частей изображения, относительно светлых.


Особенности плазмы

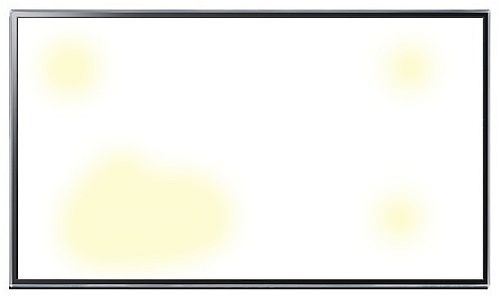

У плазменных панелей прежнего поколения порой могли наблюдаться в чем-то подобные проблемы с неравномерностью засветки экрана. Но эти проблемы имели обратный характер. Помутнения наблюдались не на темном экране, а на белом поле. Современные модели плазм подобных недостатков уже не имеют.

Неравномерная подсветка экрана телевизора, в чем проблема?



Что можно сделать?

Сами пользователи, практически, ничего не могут сделать для устранения проблем неравномерной подсветки. Если не считать советов по ослаблению крепления отдельных точек задней панели, где может в отдельных местах излишне пережиматься слоеная конструкция панели. Но подобные советы каждый выполняет на свой страх и риск!

Производители, конечно, тратят много денег на усовершенствование существующих и разработку новых систем с более совершенной подсветкой ЖК панели. Однако, есть несколько проблем, которые затрудняют создание совершенной системы подсветки. Чем тоньше телевизор (и, следовательно, меньше расстояние между подсветкой и ЖК панелью), тем труднее добиться равномерного рассеивания света, учитывая ограниченное пространство между источником и ЖК панелью. Еще одна проблема в том, что лучшее рассеивание означает большие потери света, что всегда нежелательно.

Наконец, есть проблема стоимости. Равномерность подсветки лишь одна из характеристик телевизора, и далеко не первая в перечне, где на первых позициях расположились стоимость, уровень светового потока, контрастность, цветность, видеообработка. Телевизор в любом случае разрабатывается с учетом конечной стоимости, которая будет ограничивать определенные качественные характеристики.

Неравномерность по яркости трудно заметить на экранах телевизоров, стоящих в торговых залах и дома в освещенной комнате. С учетом этого обстоятельства задача для разработчиков упрощается, позволяя пойти на компромиссы по однородности подсветки, с целью добиться повышенных яркости или других параметров, а также снижения стоимости материалов и изделия в целом.

Дата публикации: 26.10.2012

Источник: cnet.com
